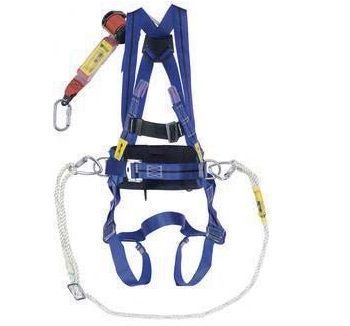

?Pozisyon alma kiti : 2 noktalı paraşüt
tipi emniyetkemeri, düşüş engelleyici,
halat ve 2 karabinadan oluşur.
Emniyet kemeri: Polyamid örgü,
45 mm genişlik.
CMS düşüş engelleyici:Polyamid örgü, 2.5m
Ayarlanabilir Halat: Polyamid örgü, 1.8 m.
EN 358-360-361-362
Miller
by HONEYWEL
DÜŞÜŞ ENGELLEYİCİ
İLE İLGİLİ
YASAL HÜKÜMLER
4857 s a y ı l ı İş Kanununun 10.06.2003 tarihinde
yürürlüğe girmesi ve kanunun ön gördüğü yönetmelikler
gereği İş Sağlığı ve İş Güvenliği İle İlgili maddelere göre
Düşüş Engelleyiciler Yüksekte çalışmalarda güvenlik
koşulları ve alınması gereken önlemleri içeren yönetmelikler
ve tebliğler aşağıda başlıklar halinde verilmiştir.
? 11.02.2004 tarih 25370 sayılı R.G'de yayımlanan K.K.D'
lerin iş yerlerinde kullanılması hakkında yönetmelik.
? 11.02.2004 tarih 25370 sayılı R.G'de yayımlanan İş
Ekipmanlarının Kullanımında Sağlık ve Güvenlik Yönetmeliği.
? 09.02.2004 tarih 25325 R.G'de yayımlanan K.K.D yönetmeliği.
? 23.12.2003 tarih 25325 R.G'de yayımlanan Yapı İşlerinde
S a ğ l ı k ve Güvenlik Y ö n e t m e l i ğ i n i n Hükümleri.
? 07.04.2004 tarih 25426 R.G.'de yayımlanan Çalışanların
İş Sağlığı ve İş Güvenlği Eğitimlerinin Usul ve Esasları
Hakkında Yönetmelik.
? 04.05.2004 tarih 25452 R.G.'de yayımlanan K.K.Donanımlarla
ilgili uyumlaştırılmış Ulusal Standartara dair Tebliğ.
? 12.01.2005 tarih 25698 R.G.'de yayımlanan K.K.D ile
ilgili uyumlaştırma Ulusal Standartlara ait tebliğe ek
yapılması.
?28.12.2004 tarih 25684 R.G'de yayımlanan K.K.D İle
İlgili onaylanmış kuruluşların görevlendirilmesine dair
Tebliğ.
? 28.12.2004 tarih 25684 R.G.'de yayımlanan K.K.D
Kategorlzasyon Rehberine dair Tebliğ.
Kollektif Koruyucu Sistemler
ve Kişisel Koruyucu Donanımlar
Tehlikenin elimine edilmesi İçin kollektif sistemler
kullanmanın çok da mantıklı olmadığı durumlarda,
dizginleydiler, pozisyon alma bel kemerleri, kurtarma
ve düşüş engelleyiciler gibi kişisel koruyucu donanımlar
da kullanılabilir.
Bu sistemde paraşüt tipi bir emniyet kemeri, bir
(orta) ara bağlantı noktası ve bir sabitleme bağlantısı
vardır.
Bu sistemi ancak çalışma ortamına yakın bir yerde
sabitleme noktası ayarlayablldlğlnlzde kullanabilirsiniz.
Yüksekte yapılan çalışmalarda düşme riskine maruz
kalınan sürenin uzunluğu ve sıklığı gibi faktörler göz
önüne alındığında emniyet kemerlerinin tipini seçme
kararını etkiler ve doğru ürününün seçimini gerektirir.
Düşme Esnasında Meydana Gelen Darbe
Kuvvetinin Miktarına Etki Eden Faktörler.
? Düşen insanın ağırlığı
? Düştüğü mesafe
? Durma ve durdurmanın birder bire veya kademeli
oluşu diğer faktörlerden daha önemlidir. Bu nedenle
K.K.D Yönetmeliğine göre İş ortamında çalışanların
düşme tehlikesi var olduğunda her İş veren Düşüş
Engelleme İle İlgili önlemlerini almak zorundadır.
' S i z e sunulan tüm ürünler Avrupa standardına
uygundur. Bu ürünler kişinin yaşamını korumak üzere
üretilmiş olup Kategorisi 3'dür.
BEŞ FONKSİYONEL KATEGORİ
1 - Düşüş Durdurma :
Yasalar, düşme tehlikesinin olduğu yüksek yerlerde
çalışırken, düşüş durdurucu sistemin
kullanılmasını söyler. Sistemdeki;
? Sabitleme noktası / sabitleme bağlantısı
? Vücut giysisi - paraşüt tipi emniyet kemeri*
? Şok emicili ara bağlantısı
2 - Pozisyon Alma :
Pozisyon alma sistemi, yüksekliğin artabileceği çalışma
sahalarında işçilerin ellerini rahatça hareket ettirerek çalışmalarını
sağlar.Bu sistem genel olarak aşağıdaki ekipmanlardan oluşur;
? Sabitleme noktası / sabitleme bağlantısı
? Vücut giysisi - emniyet kemeri ya da bel kemeri**
? Ara bağlantısı - pozisyon alma halatı (lanyard) ve
düşüş durdurma sistemi.
3 - Kuşatılmış Alan :
Bu sistem genelde; tanklara yada kanallara giren işçiler
tarafından kullanılır. Ani/acil bir durum olduğunda yukarı
geri dönülebilir. Sistemde;
? Sabitleme noktası ; tripot, vinç kolu
? Vücut giysisi - paraşüt tipi emniyet kemeri /
2 veya 3 sabitleme noktalı)
? Ara bağlantısı - ayarlanabilir yaşam hattı/geri çekme ünitesi
4 - Halat Bağlantısı / Halat Geçişi :
Bilinen geçiş metodlarının yetersiz olduğu durumlarda halat bağlantı
geçiş sistemleri operatöre iş alanında süspansiyon ve ellerini
kullanmadan pozisyon alma şansı sağlar.
Bu sistem;
? Sabitleme noktası / sabitleme bağlantısı
? Vücut giysisi paraşüt tipi oturaklı emniyet kemeri (2 veya3 noktalı)
? Ara Bağlantı : İp tutuculu sabit hat, çıkışlı sabit hat ve kontrollü
iniş ekipmanları
5 - Kurtarma :
Minimum gecikme ve hiçbir düşme riski olmadan yapılan kurtarma,
kişinin kendini tehlikeden uzaklaştırması ya da tam eğitimli ve
uzman bir kadro yardımıyla daha teknik bir operasyon
şeklinde olabilir.
? Sabitleşme noktası (örn. 4 ayak)/ sabitleme bağlantısı
? Vücut giysisi - 2 ya da 3 noktalı emniyet kemeri
kurtarma askısı, üçgen yada sedye
? Ara bağlantı - kurtarma ünitesi, düşüş engelleyici ekipman
çekmek için makara sistemi.
? Kişisel düşüş engelleyici ekipman seçerken, muhtemel bir kurtarma ya da tehlikeden uzaklaştırma planı
yapmış olmanız tavsiye edilir. 2 ya da 3 noktalı emniyet kemerleri kurtarma aparatlarına takılabilir.
" Pozisyon alma kemeri, yalnızca herhangi bir düşme tehlikesinin olmadığı durumlarda emniyet kemersiz
kullanılabilir.
STANDARTLAR
EN 12841 /C Halat Bağlantı Sistemleri - Destek ürünler
EN 341 İniş Aletleri
EN 353-1 Kontrol Edilebilir Düşüş Engelleyiciler-Sabit tutunma hat ve raylar
EN 353-2 Kontrol Edilebilir Düşüş Engelleyiciler-Esnek tutunma hatları
EN 354 Lanyardlar (Halatlar)
EN 355 Şok Emiciler
EN 358 Pozisyon Alma Sistemleri
EN 360 Ayarlanabilir Düşüş Engelliyiciler
EN 361 Paraşüt Tipi Emniyet Kemeri
EN 362 Bağlantı Elemanı
EN 363 Düşüş Engelleyici Sistemler
EN 795(b) Sabitleme (tutunma) Aletleri (Sınıf B)
EN 813 Oturaklı Emniyet Kemeri
Sabitleme Noktası &Bağlantısı
Sabitleme Noktası : Güvenli bağlama noktasıdır.
(Örnek: kiriş, yaşam hattı vb)
? Bir sabitleme noktasının statik direnci; >10 kN
(3 dakikada) (EN 795b)
? İşçinin düşebileceği alt seviyeyle kontak olmayacak
kadar yüksek olmalı ve çalışma alanına mümkün
olduğunca dik olmalı.
Sabitleme Bağlantısı : Sabitleme noktasına
bağlamak içindir.(Örnek : kayış, çelik halat vb.)
? Kesinlikle sabitleme noktasına bağlanmalıdır ve
minimum statik direnci 15 kN (3 dakikada)
olmalıdır. (EN 362)
B Vücut Koruyucu
Paraşüt Tipi Emniyet Kemeri :
? Görevi herhangi bir düşüş yaşandığında yaralanmalara
engel olmaktır.
? Düşüş durdurma uygulamasında en güvenli form,
paraşüt tipi emniyet kemeridir. Bel kemeri sadece
pozisyon almak için kullanılmalıdır.
? İş durumuna ve çevresel yapıya göre seçim yapılır.
? Emniyet kemerinin her sabitleme noktası statik
direnci >15 kN (3 dakikada) EN 361 &EN 358
Bağlantı Ekipmanı
C1- Ara Bağlantı : Emniyet kemeri ile sabitleme n
oktasını birbirine bağlar. (Örnek: Şok emici lanyard,
düşüş limitleyici vb.)
? İş durumuna ve çevresel yapıya bağlı olarak seçilen
bağlantı ekipmanı çalışanın düşüşünü engellemek içindir.
? Potansiyel düşüş mesafesi hesaplanmalıdır.
C2- Pozisyon alma Sistemi : Bu sistem kişiyi çalışırken
sabitlemek içindir. Ellerin tamamen çalışma için serbest
kalması gereken durumlarda (Örnek: pozisyon alma halatı,
kilitleme sistemi)
? Kurtarma operasyonlarında; Bu ekipman 2 kişinin
ağırlığını kaldırmalıdır
DOĞRU EMNİYET KEMERİNİN SEÇİLMESİ
Sabitleme Noktalan
Arka D Halkası : Düşüş durdurma için
donanım üzerindeki ana bağlama
noktasıdır. Bu halka standart iş sahası
için uygundur ve bu gibi yerlerde
personel yanlızca güvenlik için
bağlanma ihtiyacı duymaktadır,
süspansiyona ihtiyaç yoktur.
Kemerin Yanındaki D Halkalar
İşçinin ellerini rahatça kullanabilmesi
için iş pozisyon alma halatı yanlardaki
D halkalardan bağlanır.
Ön D Halkaları ve Ön Sabitleme Tokaları
Konforlu bir düşüş engelleyici sabitleme noktası olan bu kısımlar genellikle
iniş ve çıkış sağlayan vinç ve kontrol edilebilir tip düşüş engelleyiciyle
bağlantılı olarak kullanılırlar. Çeşitli kuşatılmış alanlardaki kurtarmalar,
tırmanma pozisyon almak için uygundurlar.
Otomatik Tokalar
Emniyet kemerinin kolayca
vücuda oturmasını sağlar.
Kemerin sürekli çıkarıIıp /
takıldığı (kurtarma-bakım)
durumlar İçin kullanışlıdır.
Diğer Özellikler
KEMER :
Pozisyon alma için içi dolgulu
bir bel kemeri önerilir.
Destekli kemerler kullanıcının
verimliliğini arttırır.
BACAK ŞERİTLERİ / KAYIŞLARI
Dolgulu bacak şeritleri/ kayışları
süspansiyon için gereklidir.
Kayış yükün baca* kısımlarına
yayılmasını sağlar,
böylece incinme riski azalır.
OTURAK KAYIŞI
Uzun süreli asılı olarak
çalışmak zorunda
olan operatörler
için gereklidir.
İŞ KAZASI RİSKİNİ AZALTMAK İÇİN DÜŞÜŞ FAKTÖRLERİNİZİ BİLMENİZ GEREKİR.
Bağlantı noktasına bağlanarak düşüş durdurmada 3 düşüş faktörü vardır. Düşüş faktörü kişinin potansiyel düşüş
metresini hesaplamak ve düşüş olayında en düşük seviyede bile herhangi bir kontakt riskinin olmadığına emin
olmak için gereklidir. Eğer mümkünse, çalışan bağlantı noktasını her zaman omuz mesafesi veya bunun üstünde
tutmalıdır. Yüksek bağlantı noktası düşüş mesafesini azaltırken kişinin düşüşten kaynaklanan çarpma şiddetinin
neden olduğu yaralanma riskini azaltır.
2 METRELİK ŞOK EMİCİ LANYARD KULLANARAK MAKSİMUM DÜŞÜŞ MESAFESİ
IYI DAHA IYI EN IYI
Â
Düjmsdaı önce
Düsmedeı sonra% >!iV
Î
Düjmsdıı oıco Düjmsdıı Li Düsm ıı öıu J % Düfmdsn sonra
Faktör 2 (Ayak hizası)
Çalışan 5.75 metre'den
düşecektir.
(Halat uzunluğu +
şok absorber)
Faktör 1 (Omuz hizası
veya üstü)
Çalışan en fazla 3.75
metre'den düşecektir.
(Çalışanın boyu ve
açılmış şok emici)
Faktör 0 (Baş üstü)
Çalışan maksimum 1.75
metre'den düşecektir.
(Şok emici açıldığı taktirde)
DUŞUŞ MESAFESİNİN HESAPLANMASI SALLANMA FAKTÖRÜ
Şok emici halat kullanıldığında; her hangi bir düşme durumunda zemine
temastan korunmak için olası düşüş mesafesinin hesaplanması çok önemlidir.
Aşağıdaki işlem halatın sabitlenme noktasıyla zemin arasında olması
gereken minimum düşüş boşluğunu/ mesafesini verir.
? Halat uzunluğu x 2 (halat uzunluğu ve kullanıcının boyu için)
? + 1.75 m yavaşlama mesafesi, şok emicide ve halatta olabilecek esnemeler için.
? + 1 mt. güvenlik payı.
Örnek-1 :
2 metrelik halat kullanıldığında
(faktör 2)
(2 X 2mt) + 1.75+1 ITlt.fGüvenlikpayları)
Gerekli düşüş mesafesi = 6.75 m
Örnek- 2 :
1.5 metrelik halat kullanıldığında
(faktör 2)
(1 .5m X 2) + 1.75+1 mt.(Güvenlikpayları)
Gerekli düşüş mesafesi = 5.75 m
D5jmtdtn ğnu
DOfmden sonro H
Eğer yaşam hattı için bağlantı noktası kişinin
çalıştığı yerin tam dikey üstünde değil ise herhangi
bir düşme esnasında kişi çalıştığı yere ya da karşı
duvara çarpıp kendini yaralayabilir. Eğer çalışma
noktasına en yakın yerde bağlantı noktası
bulunamazsa çalışanın iki tarafına da iki ayrı
halatla bağlantı kurularak sallanma engellenebilir.
ŞÜPHELI DURUMLARDA DÜŞÜŞ SıNıRLAYıCıLAR, DÜŞME MESAFESINI AZALTıRLAR < 3 M .
Bir düşüş sınırlandırıcısı yada kendinden ayarlanabilir halat bir kaç cm'de duracaktır ve bu da kısa mesafeli bir iş
sırasında kullanılacak en iyi çözümdür. Çünkü şok emici halat işçinin aşağılarda bir yerlere çarpmasına engel olmayabilir
