Ergimiş Metal, Isı ve Alev Koruma

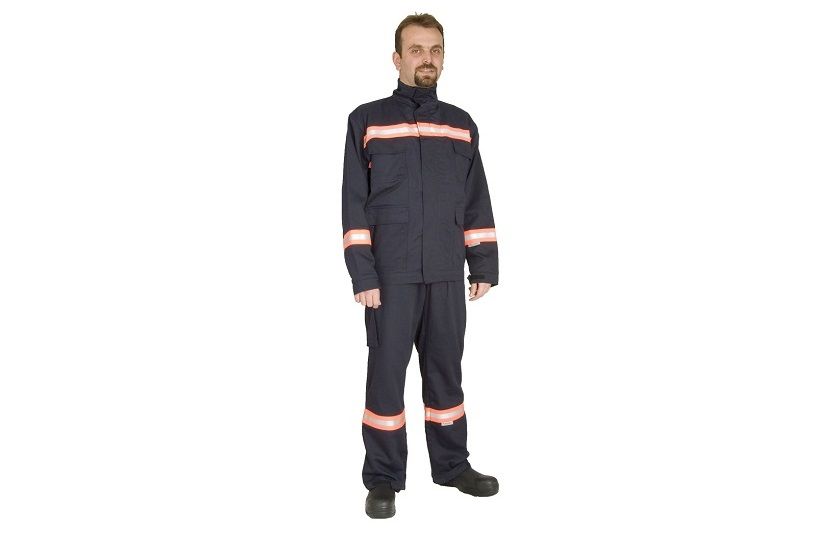

Protek® Arcstar Elektrik Ark Patlamalarına Dayanıklı Elbise
Ergimiş Metal, Isı ve Alev Koruma
Protek
Marka
MFA
Stok Kodu
Teklif Usulü
Ürün Fiyatı
%18
KDV Oranı
%3 İndirimli
Havale İle
Adet
Paylaş
Bu Ürün İçin
Özel Teklif İste
Özel Teklif İste
Bu Ürün İçin
Öneride Bulunun
Öneride Bulunun
-
REFLEKTİF YAĞMURLUK TULUM VİWELL VWJK67 + VWJK68
Ürün FiyatıTeklif Usulü -
Protek Refstar 835010000 Yağmurluk Tipi Alüminize MetalPro Plus Önlük
Ürün FiyatıTeklif Usulü -
Protek Refstar KCBD 81805 Tek Katlı Alüminize Kevlar Uzun Kollu Önlük
Ürün FiyatıTeklif Usulü
ELEKTRİK ARKI:
? İyonize olmuş havadaki elektrik akımı ile oluşur.
? Bir saniyeden az sürebilir.
? Oluşan sıcaklık güneş yüzeyi sıcaklığının iki katıdır(35000°F).
? İkincil alevlenme ve patlamalara sebebiyet verebilir.
? Günlük kullanımdaki elbiseleri yakar ve eritir.
BU ŞARTLAR ALTINDA KULLANILAN GİYSİ:
? Erimemelidir.
? Damlamamalı, tene yapışmamalıdır.
? Alev almazlık kalıcı olmalı.
? Patlama esnasında zehirli gaz oluşturmamalıdır.
? Parçalanıp dağılmamalıdır.
? Kullanıcıyı ısıdan izole etmelidir.
? Yurtdışında bağımsız ve akredite kuruluşlardan alınmış EN 61482-1-2 Class II E 61482-1-2 Class II, 7 KA sertifikalı olmalıdır.
Alev Parlaması ya da Elektrik Ark Oluşması Durumunda, Termal Koruyucu Giysiler;
*Kaçış zamanı yaratır
*Yanık yaralanma oranını azaltır
*Hayatta kalma oranını arttırır
Niçin Sıradan Giysiler Uygun Değildir ?
Günlük geleneksel kumaşlar kolaylıkla alevlenip vücut üzerinde yanmaya devam edebilir, vücuttaki yanık oranlarının daha da artmasına sebep olur :
*Alev alan kumaşlar:
*Pamuk, Viskoz, Yün
*Alev alan ve eriyen kumaşlar:
*Polyester, Naylon
16
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Koruyucu Giysiler 2 çeşittir !
Kendinden Alev Almaz Kumaşlar
Kumaşın alev almazlık özelliği elyafın moleküler yapısından gelir. Kumaşa
herhangi bir apre işlemi yapılmaz. Örnek: Nomex®
? Avantajları:
? Alev almazlık yıkama ve giyilmeyle azalmaz/değişmez.
? Elyaflar aramid ailesinden gelmesi sebebiyle aşınma direnci genellikle
yüksektir.
Alev Geciktirici Kimyasallar ile Apre Yapılmış Kumaşlar
? Özel kimyasallar ile elyaf ve kumaş halinde iken apre yapılmış kumaşlardır.
? Yüksek ısı ile kimyasallar aktive olur ve ortaya çıkan kimyasal gazlar ile alevi
boğar. Örnek: Pamuk FR
? Dezavantajları:
? Yıkama ve giyilmeyle termal performansı azalabilir.
? Aşınma ve yırtılma dayanımı daha düşüktür.
? Apre kimyasalları kumaşın yüzeyinde bir katman oluşturduğu için gözenekleri
kapatarak kumaşın nefes almasını zorlaştırır
17
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Almazlık Özelliğinde Yıkama
5 yıl sonraki performansı = Üretildiği günkü performansı
Apreli kumaşlar (örneğin FR Pamuk, FR Viscose vs) üretim
teknolojisi ve kullanılan kimyasala bağlı olarak belli bir
yıkama sonrası özelliğini kaybedip standart yanabilen, alev
alabilen kumaş haline gelebilmektedir.
Sonuçta elyaf kendi özüne dönmektedir
Last edited: November 28, 2007
ELEKTRIK ARKINA DAYANIKLI
NOMEX® ELBISE SUNUMU
2
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Elektrik Arkından Korunma:
1. Riskin Ölçülmesi
2. Uygun Kişisel Koruyucu Ekipmanın
Seçilmesi
3
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Sunumun İçeriği
1. Tehlike (Elektrik Arkı)
2. Riskin Değerlendirmesi
3. Elektrik Arkında Sınıflandırılması KKE
4. KKE Seçilmesi
4
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Riski Yüksek Olan Endüstriler
İtfaiye & ilk
Müdahale
Ekipleri
Petrokimya &
Kimya
Motor Sporları
(Formula 1,
Ralli)
Polis
Enerji Tesisleri
(Elektrik ,
Doğalgaz,
Hidro)
Ordu
Kara, Hava,
Deniz
Kuvvetleri
Demir- Çelik &
Kaynak
5
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Yüksek Isı, Alev Alma, Patlama & Parlama
Elektrik Arkı
Elektrik Arkı sebebiyle ortaya çıkan ısı &
alev
Sıvı Demir & Metal Sıçramaları
Çalışma Ortamındaki Termal Tehlikeler
6
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Tehlikenin sıcaklığı Elektrik Arkı Akaryakıt Patlamaları Sıvı Metal Sıçramaları
Maruz Kalma Süresi
Çalışma Ortamındaki Termal Tehlikeler
7
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Tehlikenin Farkına Varalım !
? Elektrod yüzey sıcaklığı güneş yüzeyinin yaklaşık 2
katı
? İkincil patlamalara ve yangınlara sebep olabilir
? Uygun olmayan kıyafetler tutuşabilir ve eriyebilir.
? Genellikle 1 saniyeden kısa sürer.
? Hava gibi iletken olmayan bir ortamdaki elektrik akımı
? İki iletken uç arasındaki kontrolsüz akım
Amazing Circuit Breaker video
Transformer Fire
2. TransformerFireVideo.mpg
1. amazing_circuit_breaker.mpeg
8
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
9
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
10
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Elektrik Arkının Olası Sebepleri:
? Kazı çalışmalarında yanlışlıkla kablolara temas
? Akım geçen hatlara kontrolsüz temas. örnek: bakım işlemleri esnasında
? Yalıtkan yüzeylerdeki kirlilik, örnek; tozlanma
? Kablolama hataları
? Ekipman parçalarında meydana gelen korozyon
? Uygun olmayan çalışma koşulları
Elektrik Arkı, genellikle, kişiler
? Kesik sanılan hatlarda
? Elektrik geçtiği bilinen fakat beklenmedik durumlar oluşan hatlarda
çalışırken gerçekleşir.
Arcflash whilst
racking a
breaker
11
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
12
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
12,000C
(yaklaşık
22,000oF,
30,000oF e
kadar çıkabilir )
1,200 km/h 300,000 km/s
50 cal/cm2
1 kg/cm²
< 1,200 km/h
1,000
°C
Görünür
UV
IR
165 db
Ark Patlaması Anında Neler Olur?
Oluşabilecek Hasarlar:
Ark radyan enerjisi ve/veya erimiş elektrod parçacıkları yüzünden
meydana gelen yanık hasarları
Şok dalgası sırasında ses ve basınçtan oluşan yaralanmalar
Solunum sorunları
Ark Patlaması Ark Parlaması/
Patlaması
< 1,000C
Three phase box
Slow motion arc video
Şok
Dalgası
Radyason
Dalgası
Elektrod
Parçacıkları
VLC media file
(.wmv)
13
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
14
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
15
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Parlaması ya da Elektrik Ark Oluşması
Durumunda, Termal Koruyucu Giysiler
Kaçış zamanı yaratır
Yanık yaralanma oranını azaltır
Hayatta kalma oranını arttırır
Niçin Sıradan Giysiler Uygun Değildir ?
Günlük geleneksel kumaşlar kolaylıkla alevlenip vücut üzerinde
yanmaya devam edebilir, vücuttaki yanık oranlarının dahada
artmasına sebep olur :
Alev alan kumaşlar:
Pamuk, Viskoz, Yün
Alev alan ve eriyen kumaşlar:
Polyester, Naylon
16
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Koruyucu Giysiler 2 çeşittir !
Kendinden Alev Almaz Kumaşlar
Kumaşın alev almazlık özelliği elyafın moleküler yapısından gelir. Kumaşa
herhangi bir apre işlemi yapılmaz. Örnek: Nomex®
? Avantajları:
? Alev almazlık yıkama ve giyilmeyle azalmaz/değişmez.
? Elyaflar aramid ailesinden gelmesi sebebiyle aşınma direnci genellikle
yüksektir.
Alev Geciktirici Kimyasallar ile Apre Yapılmış Kumaşlar
? Özel kimyasallar ile elyaf ve kumaş halinde iken apre yapılmış kumaşlardır.
? Yüksek ısı ile kimyasallar aktive olur ve ortaya çıkan kimyasal gazlar ile alevi
boğar. Örnek: Pamuk FR
? Dezavantajları:
? Yıkama ve giyilmeyle termal performansı azalabilir.
? Aşınma ve yırtılma dayanımı daha düşüktür.
? Apre kimyasalları kumaşın yüzeyinde bir katman oluşturduğu için gözenekleri
kapatarak kumaşın nefes almasını zorlaştırır
17
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Almazlık Özelliğinde Yıkama
5 yıl sonraki performansı = Üretildiği günkü performansı
Apreli kumaşlar (örneğin FR Pamuk, FR Viscose vs) üretim
teknolojisi ve kullanılan kimyasala bağlı olarak belli bir
yıkama sonrası özelliğini kaybedip standart yanabilen, alev
alabilen kumaş haline gelebilmektedir.
Sonuçta elyaf kendi özüne dönmektedir.
18
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Güneş Işığı
? 4 Mevsim yaşanan ülkemizde kullanıcılar yoğun şekilde güneş ışına
maruz kalacaklardır.
? Bu anlamda kullanılacak malzemenin uzun süre güneş ışığına maruz
kaldıktan sonra mekanik olarak ne ölçüde zayıfladığı önem teşkil
etmektedir.
? Uzun süre güneş ışığında kalan kumaşın yırtılma mukavemeti ilk
haline kıyasla %30 dan fazla azalma göstermemesi kullanıcının
faydasınadır.
? Endüstride yaygın olarak kullanılan test metodu, TS EN ISO 105-
B02/A1 dir.
? TS EN ISO 105-B02/A1 : Yapay Işığa Karşı Renk Haslığının Tayini-
Ksenon Ark Soldurma Lambası Deneyi
19
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Isı ve Aleve Dayanıklı Elbise Katmanları
Elektrik Sektöründeki Termal Risk
>
Sanayideki Termal Risk
20
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® nedir?
DuPont?un ürettiği ve pazarladığı aramid (aromatic
polyamid) elyafı:
NOMEX® : meta-aramid polimer, 1962 yılında bulunmuş
ve elyaf haline getirilmiş.
Tekstil özellikleri çok iyi
21
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX®, Koruma İçin Geliştirilmiş Bir Elyaftır
NOMEX®
Aromatik halkalar
O
n
(
Amide bağları
NH
NH C
O
C
(
NOMEX® - Eşsiz moleküler yapısı sayesinde kendinden alev almaz özelliklere
sahip bir malzemedir.
meta-aramid
Aramid teknolojisinini
mucidi olmakla birlikte,
DuPont halen dünyadaki
en büyük üreticidir.
22
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
ÜRETİM PROSESİ
NOMEX® Üretimi Polimerden Kesik Elyafa
Kontine
polimerizasyon
Polimeri elyaf
haline
getirmek için
büküm işlemi
Yıkama &
Kurutma
Kurutma &
Kristalize etme
işlemi
Kesme &
Balyalama
Renk verme
işlemi
23
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Karışımı
Para-aramid
(Kevlar®)
+
Yüksek Dayanıklılık
Yüksek Aşınma direnci
sayesinde uzun
Kullanım ömrü
Mükemmel termal özellikler
Mükemmel tekstil özellikleri
Koruma özelliğinin yanısıra konfor
Meta-aramid
+ (P140)
(Antistatik)
Kullanım ömrü boyunca
Statik elektriğin
boşalmasını sağlama
(Karbon elyafı)
24
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
KEVLAR® Nedir?
KEVLAR® : para-aramid polimer, aynı ailenin bir diğer
üyesi
Mukavemeti çok fazla (Aynı ağırlıktaki çelikten 5 kat daha güçlü)
Balistik Uygulamalarında yaygın olarak kullanılır.
25
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Elyaftan Üretilen Kumaşlar
Üstün Termal Koruma Sağlar
Eşsiz moleküler yapısı sayesinde kendinden alev almaz
özelliktedir ve bu özellik kalıcıdır.
Sürekli ve Güvenilir Koruma sağlar
Alev kaynağı kesildiği takdirde yanmayı desteklemez ve
erimez.
Isı ve aleve maruz kaldıktan sonra bile yırtılma ve açılmalara
karşı dayanıklıdır.
Aşınma, yırtılma konusunda dayanıklıdır buna bağlı olarak
kullanım süresi oldukça uzundur.
Anti-statiktir ve bu özelliği kalıcıdır, bu sayede statik
yüklenme sebebiyle ortaya çıkabilecek alev alma riskini
azaltır.
Toksik gaz oluşumuna sebep olmaz.
26
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX®, Rahat ve Konforlu Olacak Şekilde
Geliştirilmiştir.
Nomex® elyaftaki kemik
şeklindeki eşsiz yapısı nemi
elyaf boyunca taşınmasına
yardımcı olup kişiye rahatlık
sağlar.
27
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Comfort Elyafının Kesit Görünümü
28
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Nem Transferinin Önemi
Nemin transfer edilmemesinin dezavantajı
? Termal Konfor
- Sinir sisteminde,
- Kas kuvvetinde,
- Nabızda,
- Sıkıntılı nefes darlığı.
- Tansiyon
- Bitkinlik
? Buhar Yanığı
29
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
? İyonize olmuş havadaki elektrik akımı ile oluşur.
? Bir saniyeden az sürebilir.
? Oluşan sıcaklık güneş yüzeyi sıcaklığının iki katıdır(35000°F).
? İkincil alevlenme ve patlamalara sebebiyet verebilir.
? Günlük kullanımdaki elbiseleri yakar ve eritir.
BU ŞARTLAR ALTINDA KULLANILAN GİYSİ:
? Erimemelidir.
? Damlamamalı, tene yapışmamalıdır.
? Alev almazlık kalıcı olmalı.
? Patlama esnasında zehirli gaz oluşturmamalıdır.
? Parçalanıp dağılmamalıdır.
? Kullanıcıyı ısıdan izole etmelidir.
? Yurtdışında bağımsız ve akredite kuruluşlardan alınmış EN 61482-1-2 Class II E 61482-1-2 Class II, 7 KA sertifikalı olmalıdır.
Alev Parlaması ya da Elektrik Ark Oluşması Durumunda, Termal Koruyucu Giysiler;
*Kaçış zamanı yaratır
*Yanık yaralanma oranını azaltır
*Hayatta kalma oranını arttırır
Niçin Sıradan Giysiler Uygun Değildir ?
Günlük geleneksel kumaşlar kolaylıkla alevlenip vücut üzerinde yanmaya devam edebilir, vücuttaki yanık oranlarının daha da artmasına sebep olur :
*Alev alan kumaşlar:
*Pamuk, Viskoz, Yün
*Alev alan ve eriyen kumaşlar:
*Polyester, Naylon
16
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Koruyucu Giysiler 2 çeşittir !
Kendinden Alev Almaz Kumaşlar
Kumaşın alev almazlık özelliği elyafın moleküler yapısından gelir. Kumaşa
herhangi bir apre işlemi yapılmaz. Örnek: Nomex®
? Avantajları:
? Alev almazlık yıkama ve giyilmeyle azalmaz/değişmez.
? Elyaflar aramid ailesinden gelmesi sebebiyle aşınma direnci genellikle
yüksektir.
Alev Geciktirici Kimyasallar ile Apre Yapılmış Kumaşlar
? Özel kimyasallar ile elyaf ve kumaş halinde iken apre yapılmış kumaşlardır.
? Yüksek ısı ile kimyasallar aktive olur ve ortaya çıkan kimyasal gazlar ile alevi
boğar. Örnek: Pamuk FR
? Dezavantajları:
? Yıkama ve giyilmeyle termal performansı azalabilir.
? Aşınma ve yırtılma dayanımı daha düşüktür.
? Apre kimyasalları kumaşın yüzeyinde bir katman oluşturduğu için gözenekleri
kapatarak kumaşın nefes almasını zorlaştırır
17
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Almazlık Özelliğinde Yıkama
5 yıl sonraki performansı = Üretildiği günkü performansı
Apreli kumaşlar (örneğin FR Pamuk, FR Viscose vs) üretim
teknolojisi ve kullanılan kimyasala bağlı olarak belli bir
yıkama sonrası özelliğini kaybedip standart yanabilen, alev
alabilen kumaş haline gelebilmektedir.
Sonuçta elyaf kendi özüne dönmektedir
Last edited: November 28, 2007
ELEKTRIK ARKINA DAYANIKLI
NOMEX® ELBISE SUNUMU
2
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Elektrik Arkından Korunma:
1. Riskin Ölçülmesi
2. Uygun Kişisel Koruyucu Ekipmanın
Seçilmesi
3
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Sunumun İçeriği
1. Tehlike (Elektrik Arkı)
2. Riskin Değerlendirmesi
3. Elektrik Arkında Sınıflandırılması KKE
4. KKE Seçilmesi
4
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Riski Yüksek Olan Endüstriler
İtfaiye & ilk
Müdahale
Ekipleri
Petrokimya &
Kimya
Motor Sporları
(Formula 1,
Ralli)
Polis
Enerji Tesisleri
(Elektrik ,
Doğalgaz,
Hidro)
Ordu
Kara, Hava,
Deniz
Kuvvetleri
Demir- Çelik &
Kaynak
5
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Yüksek Isı, Alev Alma, Patlama & Parlama
Elektrik Arkı
Elektrik Arkı sebebiyle ortaya çıkan ısı &
alev
Sıvı Demir & Metal Sıçramaları
Çalışma Ortamındaki Termal Tehlikeler
6
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Tehlikenin sıcaklığı Elektrik Arkı Akaryakıt Patlamaları Sıvı Metal Sıçramaları
Maruz Kalma Süresi
Çalışma Ortamındaki Termal Tehlikeler
7
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Tehlikenin Farkına Varalım !
? Elektrod yüzey sıcaklığı güneş yüzeyinin yaklaşık 2
katı
? İkincil patlamalara ve yangınlara sebep olabilir
? Uygun olmayan kıyafetler tutuşabilir ve eriyebilir.
? Genellikle 1 saniyeden kısa sürer.
? Hava gibi iletken olmayan bir ortamdaki elektrik akımı
? İki iletken uç arasındaki kontrolsüz akım
Amazing Circuit Breaker video
Transformer Fire
2. TransformerFireVideo.mpg
1. amazing_circuit_breaker.mpeg
8
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
9
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
10
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Elektrik Arkının Olası Sebepleri:
? Kazı çalışmalarında yanlışlıkla kablolara temas
? Akım geçen hatlara kontrolsüz temas. örnek: bakım işlemleri esnasında
? Yalıtkan yüzeylerdeki kirlilik, örnek; tozlanma
? Kablolama hataları
? Ekipman parçalarında meydana gelen korozyon
? Uygun olmayan çalışma koşulları
Elektrik Arkı, genellikle, kişiler
? Kesik sanılan hatlarda
? Elektrik geçtiği bilinen fakat beklenmedik durumlar oluşan hatlarda
çalışırken gerçekleşir.
Arcflash whilst
racking a
breaker
11
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
12
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
12,000C
(yaklaşık
22,000oF,
30,000oF e
kadar çıkabilir )
1,200 km/h 300,000 km/s
50 cal/cm2
1 kg/cm²
< 1,200 km/h
1,000
°C
Görünür
UV
IR
165 db
Ark Patlaması Anında Neler Olur?
Oluşabilecek Hasarlar:
Ark radyan enerjisi ve/veya erimiş elektrod parçacıkları yüzünden
meydana gelen yanık hasarları
Şok dalgası sırasında ses ve basınçtan oluşan yaralanmalar
Solunum sorunları
Ark Patlaması Ark Parlaması/
Patlaması
< 1,000C
Three phase box
Slow motion arc video
Şok
Dalgası
Radyason
Dalgası
Elektrod
Parçacıkları
VLC media file
(.wmv)
13
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
14
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
15
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Parlaması ya da Elektrik Ark Oluşması
Durumunda, Termal Koruyucu Giysiler
Kaçış zamanı yaratır
Yanık yaralanma oranını azaltır
Hayatta kalma oranını arttırır
Niçin Sıradan Giysiler Uygun Değildir ?
Günlük geleneksel kumaşlar kolaylıkla alevlenip vücut üzerinde
yanmaya devam edebilir, vücuttaki yanık oranlarının dahada
artmasına sebep olur :
Alev alan kumaşlar:
Pamuk, Viskoz, Yün
Alev alan ve eriyen kumaşlar:
Polyester, Naylon
16
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Termal Koruyucu Giysiler 2 çeşittir !
Kendinden Alev Almaz Kumaşlar
Kumaşın alev almazlık özelliği elyafın moleküler yapısından gelir. Kumaşa
herhangi bir apre işlemi yapılmaz. Örnek: Nomex®
? Avantajları:
? Alev almazlık yıkama ve giyilmeyle azalmaz/değişmez.
? Elyaflar aramid ailesinden gelmesi sebebiyle aşınma direnci genellikle
yüksektir.
Alev Geciktirici Kimyasallar ile Apre Yapılmış Kumaşlar
? Özel kimyasallar ile elyaf ve kumaş halinde iken apre yapılmış kumaşlardır.
? Yüksek ısı ile kimyasallar aktive olur ve ortaya çıkan kimyasal gazlar ile alevi
boğar. Örnek: Pamuk FR
? Dezavantajları:
? Yıkama ve giyilmeyle termal performansı azalabilir.
? Aşınma ve yırtılma dayanımı daha düşüktür.
? Apre kimyasalları kumaşın yüzeyinde bir katman oluşturduğu için gözenekleri
kapatarak kumaşın nefes almasını zorlaştırır
17
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Alev Almazlık Özelliğinde Yıkama
5 yıl sonraki performansı = Üretildiği günkü performansı
Apreli kumaşlar (örneğin FR Pamuk, FR Viscose vs) üretim
teknolojisi ve kullanılan kimyasala bağlı olarak belli bir
yıkama sonrası özelliğini kaybedip standart yanabilen, alev
alabilen kumaş haline gelebilmektedir.
Sonuçta elyaf kendi özüne dönmektedir.
18
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Güneş Işığı
? 4 Mevsim yaşanan ülkemizde kullanıcılar yoğun şekilde güneş ışına
maruz kalacaklardır.
? Bu anlamda kullanılacak malzemenin uzun süre güneş ışığına maruz
kaldıktan sonra mekanik olarak ne ölçüde zayıfladığı önem teşkil
etmektedir.
? Uzun süre güneş ışığında kalan kumaşın yırtılma mukavemeti ilk
haline kıyasla %30 dan fazla azalma göstermemesi kullanıcının
faydasınadır.
? Endüstride yaygın olarak kullanılan test metodu, TS EN ISO 105-
B02/A1 dir.
? TS EN ISO 105-B02/A1 : Yapay Işığa Karşı Renk Haslığının Tayini-
Ksenon Ark Soldurma Lambası Deneyi
19
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Isı ve Aleve Dayanıklı Elbise Katmanları
Elektrik Sektöründeki Termal Risk
>
Sanayideki Termal Risk
20
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® nedir?
DuPont?un ürettiği ve pazarladığı aramid (aromatic
polyamid) elyafı:
NOMEX® : meta-aramid polimer, 1962 yılında bulunmuş
ve elyaf haline getirilmiş.
Tekstil özellikleri çok iyi
21
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX®, Koruma İçin Geliştirilmiş Bir Elyaftır
NOMEX®
Aromatik halkalar
O
n
(
Amide bağları
NH
NH C
O
C
(
NOMEX® - Eşsiz moleküler yapısı sayesinde kendinden alev almaz özelliklere
sahip bir malzemedir.
meta-aramid
Aramid teknolojisinini
mucidi olmakla birlikte,
DuPont halen dünyadaki
en büyük üreticidir.
22
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
ÜRETİM PROSESİ
NOMEX® Üretimi Polimerden Kesik Elyafa
Kontine
polimerizasyon
Polimeri elyaf
haline
getirmek için
büküm işlemi
Yıkama &
Kurutma
Kurutma &
Kristalize etme
işlemi
Kesme &
Balyalama
Renk verme
işlemi
23
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Karışımı
Para-aramid
(Kevlar®)
+
Yüksek Dayanıklılık
Yüksek Aşınma direnci
sayesinde uzun
Kullanım ömrü
Mükemmel termal özellikler
Mükemmel tekstil özellikleri
Koruma özelliğinin yanısıra konfor
Meta-aramid
+ (P140)
(Antistatik)
Kullanım ömrü boyunca
Statik elektriğin
boşalmasını sağlama
(Karbon elyafı)
24
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
KEVLAR® Nedir?
KEVLAR® : para-aramid polimer, aynı ailenin bir diğer
üyesi
Mukavemeti çok fazla (Aynı ağırlıktaki çelikten 5 kat daha güçlü)
Balistik Uygulamalarında yaygın olarak kullanılır.
25
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Elyaftan Üretilen Kumaşlar
Üstün Termal Koruma Sağlar
Eşsiz moleküler yapısı sayesinde kendinden alev almaz
özelliktedir ve bu özellik kalıcıdır.
Sürekli ve Güvenilir Koruma sağlar
Alev kaynağı kesildiği takdirde yanmayı desteklemez ve
erimez.
Isı ve aleve maruz kaldıktan sonra bile yırtılma ve açılmalara
karşı dayanıklıdır.
Aşınma, yırtılma konusunda dayanıklıdır buna bağlı olarak
kullanım süresi oldukça uzundur.
Anti-statiktir ve bu özelliği kalıcıdır, bu sayede statik
yüklenme sebebiyle ortaya çıkabilecek alev alma riskini
azaltır.
Toksik gaz oluşumuna sebep olmaz.
26
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX®, Rahat ve Konforlu Olacak Şekilde
Geliştirilmiştir.
Nomex® elyaftaki kemik
şeklindeki eşsiz yapısı nemi
elyaf boyunca taşınmasına
yardımcı olup kişiye rahatlık
sağlar.
27
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
NOMEX® Comfort Elyafının Kesit Görünümü
28
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Nem Transferinin Önemi
Nemin transfer edilmemesinin dezavantajı
? Termal Konfor
- Sinir sisteminde,
- Kas kuvvetinde,
- Nabızda,
- Sıkıntılı nefes darlığı.
- Tansiyon
- Bitkinlik
? Buhar Yanığı
29
The DuPont Oval, DuPont?, The miracles of science?, NOMEX®, KEVLAR®, DELRIN®, TYVEK®, THERMO-MAN® and ARC-MAN® are registered trademarks or trademarks of DuPont or its affiliates
Ürün Seçenekeri Belirtilmemiş. İsterseniz İletişime Geçip Detaylı Bilgi Alabilirsiniz.
Bu Ürünün Videosu Bulunmamaktadır.
Bu Ürün İle İlgili Dosya Bulunmamaktadır.
Bu Ürüne Henüz Yorum Yapılmamış. İlk Yorumu Siz Yapmak İstermisiniz ?
Özel Teklif İsteme
Protek® Arcstar Elektrik Ark Patlamalarına Dayanıklı Elbise
Özel Teklif İsteme Formu, İlgili Departmana Gönderildi.
En Yakın Zamanda Vermiş Olduğunuz Bilgilerden Sizinle İletişime Geçilecektir.
Özel Teklif İsteme
Protek® Arcstar Elektrik Ark Patlamalarına Dayanıklı Elbise
Öneriniz İlgili Departmana Gönderildi.
İlgiliniz İçin Teşekkür Ederiz.
-
Deltaplus YÜKSEK GÖRÜNÜRLÜKLÜ 4'Ü 1 ARADA PÜ KAPLI OXFORD POLYESTER PARKA Optimum2
Ürün FiyatıTeklif Usulü
-
İçerik Bulunamadı!
-
Deltaplus YÜKSEK GÖRÜNÜRLÜKLÜ 4'Ü 1 ARADA PÜ KAPLI OXFORD POLYESTER PARKA Optimum2Ürün FiyatıTeklif Usulü
-
Deltaplus YÜKSEK GÖRÜNÜRLÜKLÜ 4'Ü 1 ARADA PÜ KAPLI OXFORD POLYESTER PARKA Optimum2Ürün FiyatıTeklif Usulü
-
Özel Kuvvetler Komutanlığı Tanıtım Videosu
Genelkurmay Başkanlığı halk arasında "bordo bereliler" olarak bilinen Özel Kuvvetler Komutanlığına ait tanıtım görüntülerini paylaştı.Tarih14.01.2018 - 21:17KategoriDuyurular -
Kişisel Koruyucu Donanımlar
Kişisel Koruyucu Donanımlar (KKD), işyerinde ve günlük kullanımda olası kazalara karşı korunma sağlamak amacıyla kullanılan ürünlerdir.Tarih10.01.2018 - 15:05Kategoriİş Güvenliği -
İstasyonlarında İş Sağlığı ve Güvenliği
Akaryakıt istasyonları; motorlu araçlar için araç yakıtı çeşitlerinin depolandığı ve bu yakıtların kullanımı için sabit olarak tesis edilmiş cihazlarla araç yakıt depolarına aktarımın yapıldığı kurumlardırTarih8.01.2018 - 14:13Kategoriİş Güvenliği
-
Oksijen ve Yağı Karıştırma
Basınç altındaki oksijen ve hidrokarbonlar (yağ ve gres) patlama, yangın, personel hasarı ve mülk zararıyla sonuçlanabilecek şiddetli tepki verebilir.Tarih1.01.2018 - 10:00Kategoriİş Güvenliği -
Baret
Tesislerde çalışan kişilerin herhangi bir kaza anında darbelere, cisim düşmesine ve temas anında (Alçak Gerilim'de) elektrik çarpmalarına karşı başını koruyan Güvenlik (şapkasıdır) Malzemesidir.Tarih2.01.2018 - 18:16Kategoriİş Güvenliği -
Kulak Koruyucu Seçimi
İnsanların gürültülü ortamlarda çalışması kulak çınlaması, işitme kaybı, psikolojik rahatsızlıklar, konsantrasyon bozukluğu gibi sorunlara neden olabilmektedir.Tarih6.01.2018 - 15:03Kategoriİş Güvenliği
-
Özel Kuvvetler Komutanlığı Tanıtım VideosuGenelkurmay Başkanlığı halk arasında "bordo bereliler" olarak bilinen Özel Kuvvetler Komutanlığına ait tanıtım görüntülerini paylaştı.Tarih14.01.2018 - 21:17KategoriDuyurular
-
Kişisel Koruyucu DonanımlarKişisel Koruyucu Donanımlar (KKD), işyerinde ve günlük kullanımda olası kazalara karşı korunma sağlamak amacıyla kullanılan ürünlerdir.Tarih10.01.2018 - 15:05Kategoriİş Güvenliği
-
BaretTesislerde çalışan kişilerin herhangi bir kaza anında darbelere, cisim düşmesine ve temas anında (Alçak Gerilim'de) elektrik çarpmalarına karşı başını koruyan Güvenlik (şapkasıdır) Malzemesidir.Tarih2.01.2018 - 18:16Kategoriİş Güvenliği
Menüler
Ürün Kategorileri
- El ve Kol Koruma
- Düşme Koruma Sistemleri
- İkaz ve Uyarı Ekipmanları
- Arama ve Kurtarma Çözümleri
- Teknik Cihazlar ve Dedektörler
- Göz ve Vücut Duşları
- Trafik Güvenlik Sistemleri
- Ayak Koruma
- Baş ve Yüz Koruma Sistemleri
- Göz Koruma
- Kaynak Koruma
- İşitme ve İletişim Çözümleri
- Ekipman ve Ürün Koruma Çözümleri
- Solunum Koruma Sistemleri
- Emniyetli Bıçaklar
- Vücut Koruma
- Hastane Çalışma Sistemleri
- Mobil Aydınlatma Sistemleri
- Bireysel KKD
Müşteri İşlemleri
Bilgilendirme
İletişim Bilgileri
İletişim Numaramız03242341933
Çalışma Saatlerimiz08:00-18:00
Copyright © MFA İş Güvenliği. Telif Hakları MFA İş Güvenliğine Aittir.
